產品特點
XD系列擴展通訊ED模塊主要用于擴展RS232或者RS485通訊口。
可用于XD系列PLC左側擴展使用，但是RS232和RS485只能使用其中一種通訊。
薄片設計，占用空間小。
XD系列PLC一般可擴展1個ED模塊。
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
通訊板類型 |
S：表示RS232通訊 |
|
|
|
E：表示RS485通訊 |
|
|
|
COBOX：表示CANopen通訊 |
|
3： |
擴展類型 |
ED：表示擴展ED模塊 |
型號一覽表
|
型 號 |
功 能 |
|
XD-NES-ED |
XD系列PLC擴展ED模塊，可以擴展1個RS232或者RS485通訊口（注意：只能使用其一） |
|
XD-COBOX-ED |
CANopen通訊擴展ED模塊，可做主站也可做從站 |
基本規格
|
項 目 |
規 格 |
|
安裝方式 |
直接安裝在XD系列PLC本體左側 |
|
外形尺寸 |
100mm×18mm×99.5mm |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5~95% |
CANopen通訊規格
|
項目 |
規格 |
|
傳輸方式 |
CAN |
|
電氣隔離 |
500VDC |
|
傳輸電纜 |
兩條通訊線、一條屏蔽線和一條接地線 |
|
信息類型 |
PDO、SDO、SYNC、Emergency、NMT |
|
串行傳輸速度 |
10 kbps~1 Mbps |

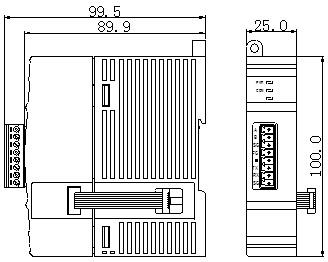

外觀尺寸圖（單位：mm）
